M12系列圆形防爆连接器标准化编码体系与工程防错应用研究
摘要：防爆自动化现场存在本安回路、普通控制回路、动力回路多类型线路共存的工况，线路错配、插头混用是高发安全隐患与失爆诱因。为系统性解决防爆电气插接错误问题，本文依据GB/T 3836.4本安防爆标准与IEC 61076-2-101工业连接器规范，研究M12圆形防爆连接器A、B、D编码结构的物理防错机理，分析不同编码对应的回路适配边界。结合上海科迎法电气标准化编码应用方案，构建机械防呆、标识区分、施工分区三位一体的防错体系，为防爆工程标准化布线、设备检修、系统扩容提供理论与工程依据。
关键词：圆形防爆连接器,M12编码,机械防呆,本安回路隔离,防爆布线规范
1 引言
化工、锂电、制药、油气等防爆场景的自控系统，点位密集、线缆繁杂，不同回路的能量等级、防爆约束条件差异巨大。本安回路严格受限电压、电流、电容、电感参数，一旦与非本安回路混接，整套防爆参数匹配体系失效，极易产生点火电弧，引发失爆事故。
在实际工程运维中，单纯依靠图纸标识、人工区分无法彻底规避人为失误，拆装检修、备件替换阶段的错插问题屡禁不止。M12圆形防爆连接器依托标准化键位编码结构，可实现不同功能回路的物理隔离，是低成本、高可靠性的前置安全防护手段。因此，系统化梳理编码适配规则，对规范防爆布线、降低现场安全风险具有重要工程价值。
2 M12编码结构防错原理与区分逻辑
M12圆形防爆连接器采用内置键位差异化设计，不同编码的插头与插座键位角度、凸起位置不同，非匹配编码无法强行插接，从硬件层面杜绝跨回路混用。行业通用编码体系包含A编码、B编码、D编码三类，各类编码结构固定、功能分区明确，适配不同信号传输场景。
A编码为通用传感器编码，结构通用性强，适配常规温度、压力、液位等模拟量传感信号；B编码专为现场总线传输设计，阻抗匹配精准，抗干扰性能优异，适配Profibus等工业总线回路；D编码用于特殊信号与差分控制回路，适配专用防爆自控设备。科迎法M12圆形防爆连接器严格遵循编码分区原则，不同防爆回路对应专属编码，杜绝编码混用带来的安全隐患。
3 回路错配的系统性防爆风险分析
3.1 防爆参数失效风险
本安圆形防爆连接器具备固定的Ui、Ii、Ci、Li参数阈值，仅适配低能量本安回路。若与高能量动力回路、非本安控制回路错接，回路能量突破安全阈值，本安防爆设计彻底失效，设备不满足防爆合格证使用条件，属于典型失爆情形。
3.2 设备损坏与系统宕机风险
高电压、大电流接入精密本安传感设备，会直接击穿仪表内部元器件，造成监测信号中断、设备报废。多点位错配会引发整套自控系统逻辑紊乱、数据异常，影响生产装置稳定运行。
3.3 现场点火安全风险
错配回路在插拔、通断瞬间会产生高强度电弧，远超爆炸性介质最小点燃能量，在1区、2区危险环境中，极易引燃可燃气体、粉尘，引发安全生产事故。
4 标准化编码工程应用方案
4.1 项目前期编码规划
在项目设计阶段统一编码分配标准，本安传感回路固定采用A编码，总线通讯回路统一使用B编码，特殊控制回路采用D编码，全程一回路一编码，杜绝同项目编码混乱。图纸明确标注编码规格，为施工、验收、运维提供统一依据。
4.2 产品结构标识强化

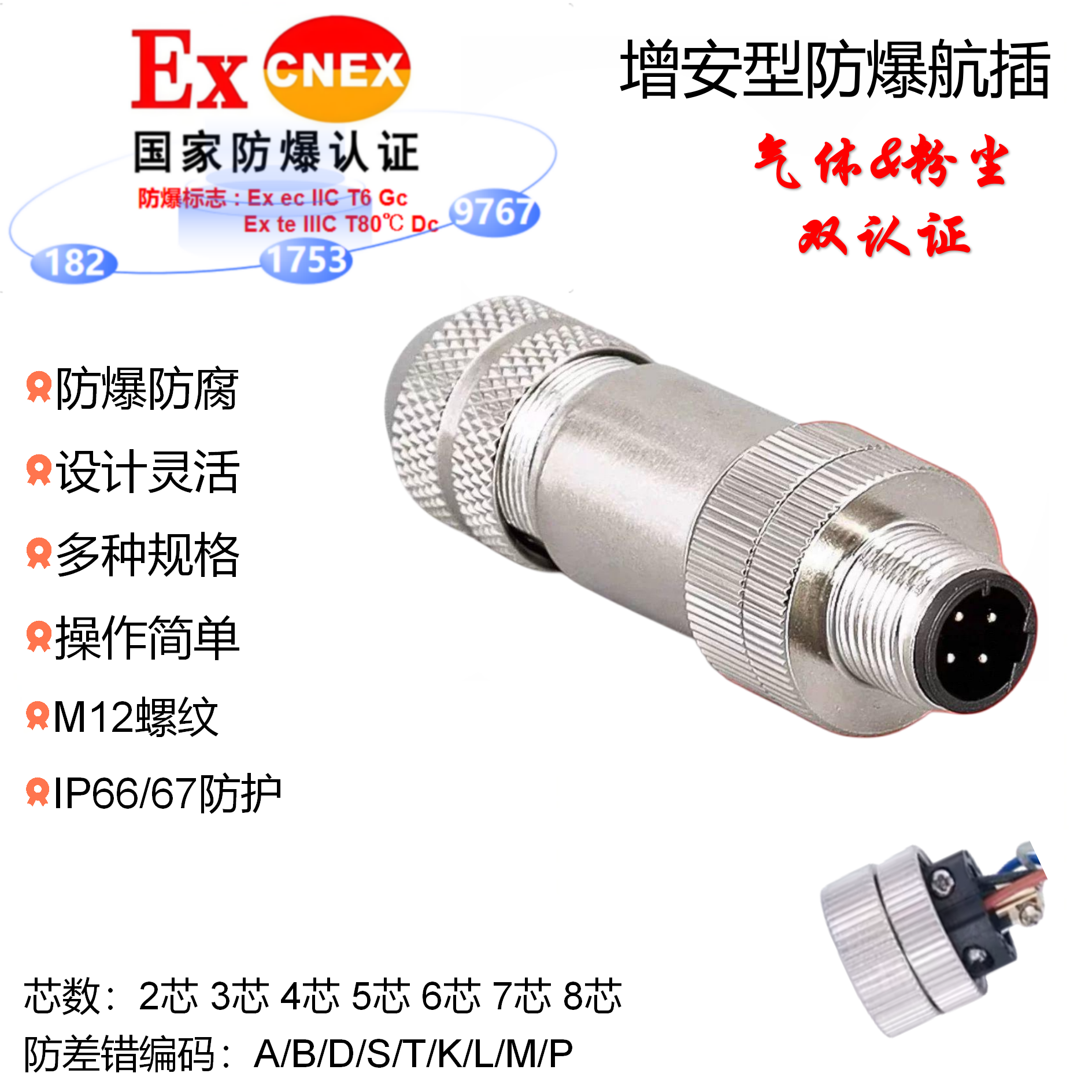

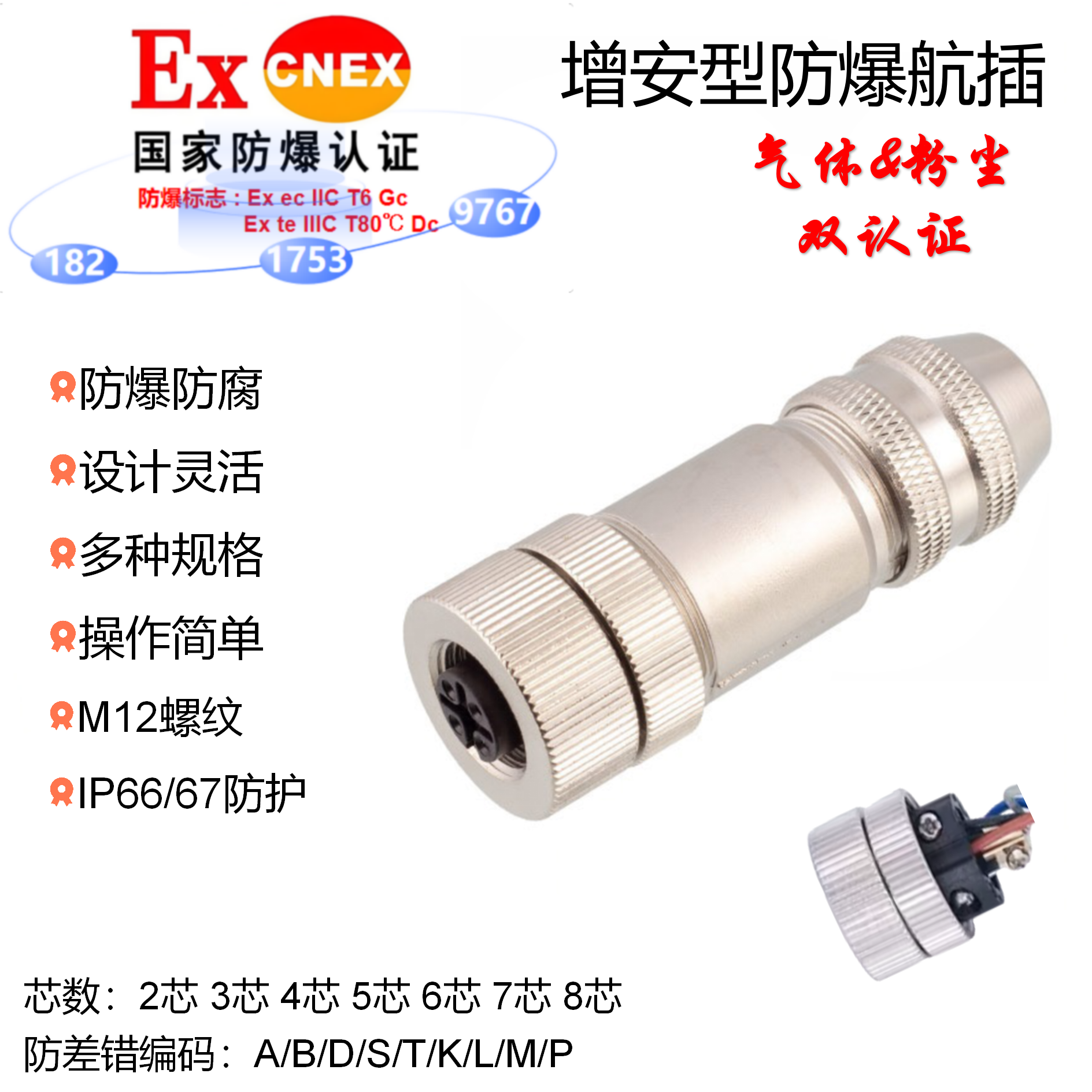

科迎法M12圆形防爆连接器采用激光永久刻印编码型号、防爆标志、适用回路类型，标识耐磨耐刮，长期户外、腐蚀工况不会脱落。搭配差异化外观结构区分，进一步提升辨识度，辅助人工快速甄别。
4.3 施工运维规范管控
现场施工严禁打磨、削改连接器键位，禁止强行插接非匹配编码接头；检修替换备件必须严格匹配原有编码规格；老旧项目改造统一更新标准化编码连接器，消除传统无编码产品的混用隐患。
5 结语
标准化编码体系是防爆电气系统精细化、规范化建设的重要组成部分，可从源头规避人为操作失误带来的失爆风险。上海科迎法电气M12圆形防爆连接器严格执行行业编码规范，实现回路功能与硬件编码精准匹配，结合标识管理与施工规范构建多重防护体系，有效提升防爆自动化系统的本质安全水平，适配各类高危工况长期稳定运行。
参考文献
[1] GB/T 3836.4-2021 爆炸性环境 第4部分：本质安全型“i”保护设备
[2] IEC 61076-2-101 工业圆形连接器通用规范
